BLE5.0组网式智能温振传感器在设备状态监测中的创新应用

栏目:公司新闻 发布时间:2020-03-25
制造业成本不断上升、利润空间越来越小,倒逼制造业产业升级,随着人力资源要素成本的不断上升,物联网、云计算、工业大数据的技术成熟,通过技术手段分析和预测设备故障成为可能,机器成本降低的主要手段将是设备的预测性维护和备品备件的共享安全库存。



制造业成本不断上升、利润空间越来越小,倒逼制造业产业升级,随着人力资源要素成本的不断上升,物联网、云计算、工业大数据的技术成熟,通过技术手段分析和预测设备故障成为可能,机器成本降低的主要手段将是设备的预测性维护和备品备件的共享安全库存

机器约占生产经营成本的15%,全国10万亿市场,为了防止设备出故障,工厂要购买很多维修备件,约33%以上的库存都是2年以上的呆滞品。可以通过“互联网+工业服务”形式打破和重构,并形成万亿级别的工业服务市场

捷杰传感最新推出BLE5.0组网式智能温振传感器及应用方案,通过无线振动监测传感器和数采终端实现数上云或到中央服务器。内置智能FFT频谱分析算法,既能采集加速度原始数据,又能采集振动烈度时域和频域波形数据采用低功耗算法,实现传感器长期处于广播模式,无需休眠,保证传感器长期在线,方便监测采用高能量锂亚电池供电,可在采样间隔1小时的情况下连续工作长达3年以上外壳采用高强度铝合金和工程塑料,适应高温强振的恶劣工业现场。产品的多项关键功能,可根据客户应用场景定制修改,包括:频谱分析算法、检测频率等。

传感器具有强大的边缘计算能力,可以支持采集多达15种以上的特征值也可以采集原始波形,振动算法在传感器端完成,数字化输出、性价比高,取代传统的压电类模拟输出量传感器,主要用于设备状态监测的智能化改造和升级市场广泛用于对电机、风机、空压机、离心机、压缩机、水泵、减速机等旋转机械设备进行振动安全和温升安全的在线监测。

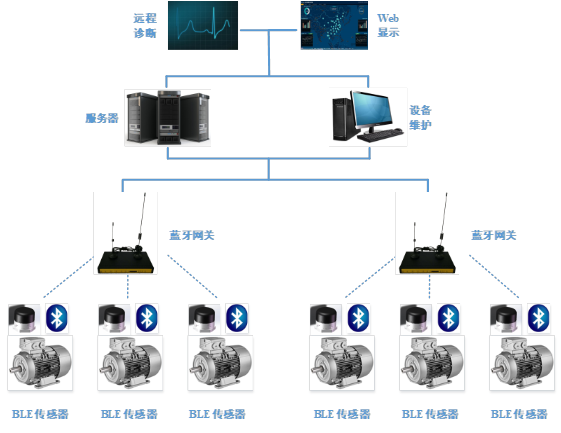

1 系统架构

Ø 方案优势:

• 安装便捷,无需布线;

• 数字化输出,无需采集卡;

• 可采集波形和频谱;

• 超低功耗,始终在线,工作模式可设置;

• 兼容性好,避免有线传输信号衰减;

• 节点部署成本低,性价比高。



Ø 传感器特性

• 3MEMS

• 加速度、速度和位移振动信号检测

• 温振一体,接触式测温

• 振动分析边缘计算

• 采集原始加速度原始波形

• 采集速度时域和频域波形

• BLE无线传输,天线内置

• 在线超低功耗,可长期在线,无需休眠

• 支持OTA空中升级

• 锂亚电池供电,连续工作时间不小于36个月(工作频率1/小时)

• 磁吸、螺栓、胶粘安装

• 防护等级:IP67

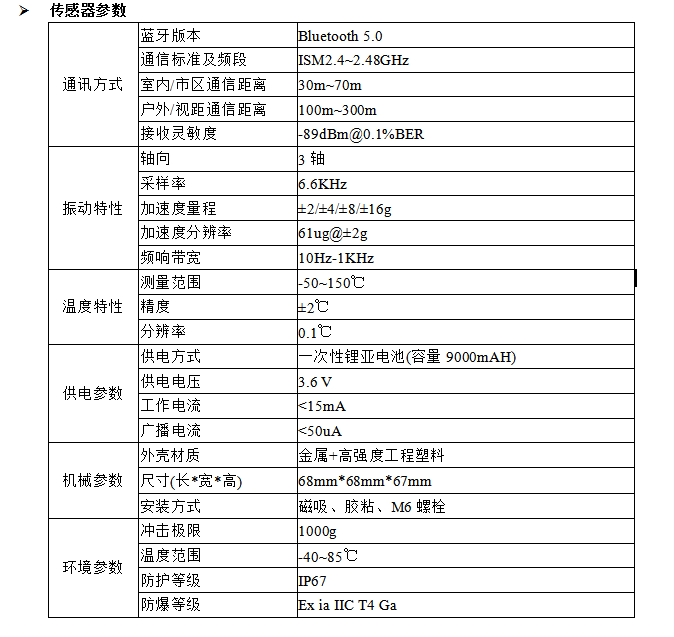

Ø 传感器参数

捷杰传感已经陆续推出7款工业级温振复合传感器和配套的网关产品,以适应客户复杂多样的使用场景和使用方法,信号无线传输的有Bluetooth、Zigbee、Wifi、LoRaRS485+LoRa,有线的有RS485和模拟量输出的传感器,高可靠性设计,均可用于室内外高温高湿等复杂的工业现场环境。具体产品信息参见捷杰传感官www.jjsensor.com



Ø 捷杰传感智能无线振动传感器的竞争优势

主要有以下4点优势:

1)产品种类丰富,适用场景多样。我们对各种使用场景下传感器的选择和使用有深刻的认识,可以帮客户选择最适合自己产品,针对不同客户需求配套多种无线和有线传感器搭配的监测方案。

2)协议开放,升级简便。我们设计的传感器为工业物联网而生,具有更高适用性,传感器的嵌入式程序和算法可进行远程无线升级。

3)部署方便,费用低。无线监测方案,无须重新布线(电源和网线),相对于传统的有线振动传监测系统无线的部署成本减少90%以上,大大降低了施工审批的难度;废弃了传统振动监测系统的数据转换模块,硬件成本大幅度降低。

4)规模化生产,批量出货。传感器采用模块化设计,拥有自己的传感器封装、生产、组装测试厂,可以规模化大生产。



Ø 捷杰传感规模化生产工厂





拥有完整的传感器封装,微组装,测试、校准、标定、检验、老化等设备



关于捷杰传感:

捷杰传感由智能传感器领域的专家及中科院菁英人才创办,为苏州捷研芯子公司。捷杰传感拥有多传感器融合算法、低功耗电路设计、端计算、无线通讯和组网等关键技术。提供硬件+算法的智能传感器模块及产品,采集+传输的成套产品和方案,陆续推出系列化的无线振动监测传感器、宽量程压电振动传感器、九轴惯导模块、自适应GPS+惯导模块、数传网关等产品和解决方案。

公司为国家高新技术企业、江苏省科技型民营企业、“阳澄湖”科技领军人才企业、姑苏天使创新计划企业。拥有自己的核心知识产权,产品通过CE认证、第三方实验室认证、国家防爆认证等,已服务国内外客户200余家。

一切智能从感知开始,捷杰传感始终秉承以技术助力万物互联!
